單頭電熱管典型結構和電熱管是一樣的，一般由以下部分組成：絕緣子、封口材料、引出棒、填充料、電熱絲、金屬護套管、接線端。單頭電熱管具有結構簡單，機械強度高、熱效率高、安全可靠、安裝簡便、使用壽命長、無污染、價格便宜等特點，同時節省電能，使用安全，可以彎成各種形狀、輕便、拆裝方便。那么，什么是單頭電熱管呢?電熱管性能要求又有哪些呢?下面一起來看看吧。

　　什么是單頭電熱管

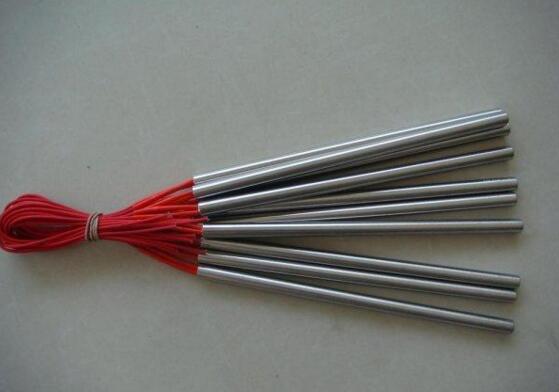

　　單頭電熱管又叫單端電熱管、彈筒電熱管(Cartridge Heaters)，是電熱管(管狀電熱元件)的一種，在中國電熱行業，有一很久稱謂的型號：M3。在90年代后期由于電熱管在中國廣泛應用，電熱管的形狀也現很多，在中國南方就將這種一頭出線的模具用的電熱管稱為單頭電熱管或單端電熱管，很形像的。

　　在國外稱為彈筒式加熱器，也是一種形像的叫法，因為彈筒殼是圓柱形，一頭也是堵死，與中國叫為單頭電熱管是巧奪同工之說。

　　電熱管性能要求

　　根所國家相關標準，電熱管有如下要求：

　　1、升溫時間

　　在試驗電壓下，元件從環境溫度升至試驗溫度時間應不大于15min;

　　2、額定功率偏差

　　在充分發熱的條件下，元件的額定功率的偏差應不超過下列規定的范圍;

　　對額定功率小于等于100W的元件為：±10%。

　　對額定功率大于100W的元件為+5%～-10%或10W，取兩者中的較大值。

　　有些企業的功率做得很準，例如：泰州佳一單端電熱管廠 ;

　　鹽城地區這邊，有的企業可以做到+5%～-5%，電阻值偏差僅為1Ω，如安耐電熱。

　　3、泄露電流

　　冷態泄露電流以及水壓和密封試驗后泄露電流應不超過0.5mA;

　　工作溫度下的熱態泄露電流應不超過公式中的計算值，但最大不超過5mA;

　　I=1/6(tT×0.00001)

　　I—熱態泄露電流mA

　　t—發熱長度mm

　　T-工作溫度℃

　　多個元件串聯到電源中時，應以這一組元件為整體進行泄露電流試驗。

　　4、絕緣電阻

　　出廠檢驗時冷態絕緣電阻應不小于50MΩ;

　　密封試驗后，長期存放或者使用后的絕緣電阻應不消與MΩ;

　　工作溫度下的熱態絕緣電阻應不低于公式中的計算值，但最小應不小于1MΩ;

　　R=「(10-0.015T)/t」×0.001

　　R—熱態絕緣電阻MΩ

　　t—發熱長度mm

　　T—工作溫度℃

　　5、絕緣耐壓強度

　　元件應在規定的試驗條件和試驗電壓下保持1min，而無閃絡和擊穿現象。

　　6、經受通斷電的能力

　　元件應能在規定的試驗條件下經歷2000次通斷電試驗，而不發生損壞。

　　7、過載能力

　　元件在規定的試驗條件和輸入功率下應承受30次循環過載試驗，而不發生損壞。

　　8、耐熱性

　　元件在規定的試驗條件和試驗電壓下應承受1000次循環耐熱性試驗，而不發生損壞。

　　以上關于什么是單頭電熱管以及電熱管性能要求就簡單介紹到這里了，希望對您有所幫助。
