二極管又稱晶體二極管,簡稱二極管，另外，還有早期的真空電子二極管;它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN 結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。 在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。

　　整流二極管：半導體裝置能夠傳送電能轉化為直流電。整流二極管可以產生如鍺或硅半導體材料。整流二極管的作用主要是各種低頻半波整流電路，如需要一起使用才能實現全波整流器整流橋。

　　它通常是由一個PN結兩端，陽極和陰極。載體是P區空隙，N的載體是電子。加上積極的P區相對N地區的電壓，可以通過大電流，具有低電壓(0.7 V)的典型值，稱為狀態。如果加反向電壓時，反向電流很小(反向漏電流)，稱為反向阻斷狀態。整流二極管具有明顯的單向?qū)щ娦浴?

　　硅整流的二極管反向擊穿電壓高，漏電流小，高溫性能好。通常高壓大功率整流二極管都用高純單晶硅制造(摻雜較多時容易反向擊穿)。這種器件的結面積較大，能通過較大電流(可達上千安)， 不過它工作的頻率不是很高，一般在幾十千赫茲(KHZ)以下。

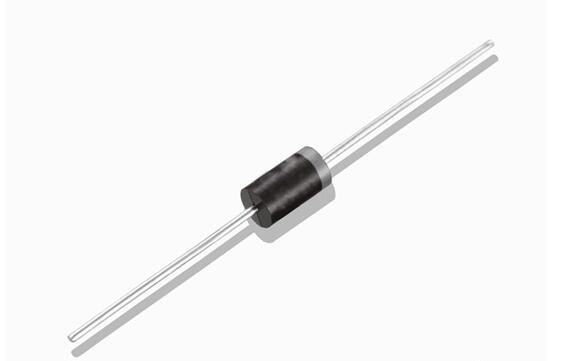

　　這種二極管的PN結的單向?qū)щ娞匦缘氖褂茫涣髯兂擅}動直流。整流二極管的電流較大，大多數使用的二極管表面接觸材料封裝。整流二極管的出現是在圖1所示，此外，整流二極管的參數，除了前面提到的幾個和整流電流最大，是指整流二極管工作了很長一段時間被允許通過的最大電流值。它是整流二極管的主要參數和主要依據

　　總結：現在對于這種二極管的作用現在大家或多或少的也應該了解了一定了吧，其實小編覺得這種物理性的知識對于理科比較厲害的人理解其要簡單點。對于理科不行的話就稍微的要困難一些。何況在高中的時候大家也都學過一部分二極管的知識。關于整流二極管作用小編就給大家找了這么多資料介紹。
