電磁閥(Electromagnetic valve)是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。今天小編就給大家介紹一下電磁閥的工作原理以及電磁閥的用途。

　　電磁閥的工作原理

　　電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

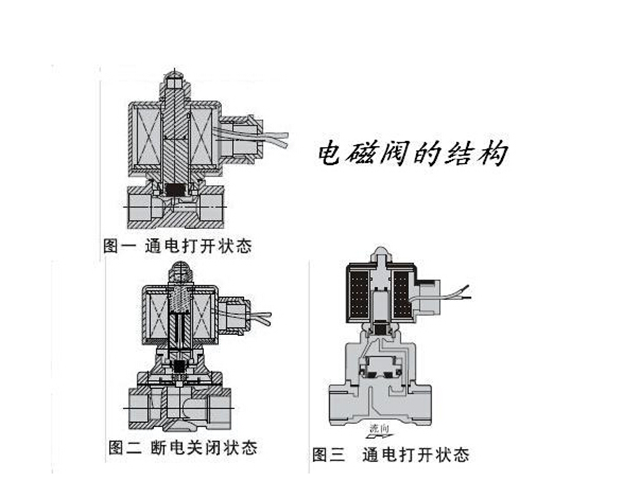

　　電磁閥的工作原理——直動式電磁閥工作原理

　　通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開;斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

　　電磁閥的工作原理——分布直動式電磁閥工作原理

　　它是一種直動式和先導式相結合的原理。常閉式---當入口與出口沒有壓差時，通電后電磁力直接打開先導孔連接主閥活塞依次向上提起，閥門打開;當入口與出口達到啟動壓差時，通電后，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力拉動主活塞，閥口打開;斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，閥關閉。常開式與常閉式相反。

　　電磁閥的工作原理——先導式電磁閥工作原理

　　常閉式---通電時，電磁力吸合先導孔閥芯，先導孔打開，主閥活塞上腔壓力下降，在主活塞上腔和下腔形成上低下高的壓力，這樣下腔壓力推動主活塞打開閥門;斷電時，彈簧力復位關閉先導孔，主活塞上腔增壓，在主活塞上腔和下腔形成上高下低的壓力，介質壓力和彈簧力推動主活塞，閥關閉。常開式與常閉式相反。

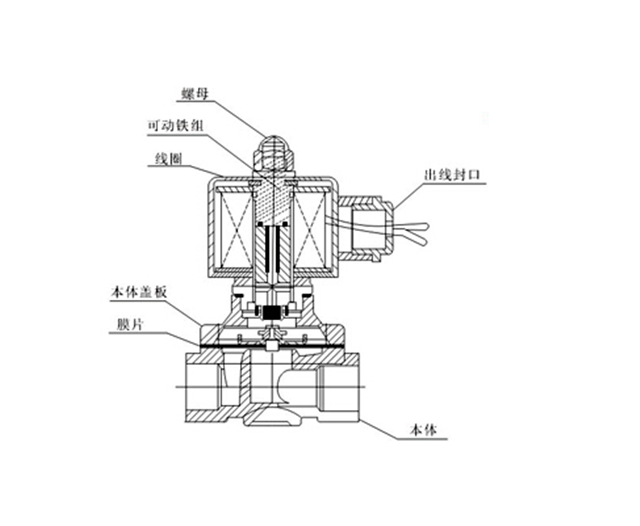

　　電磁閥的工作原理——膜片式電磁閥工作原理

　　通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開;斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

　　電磁閥的工作原理——活塞式電磁閥工作原理

　　線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

　　電磁閥的用途

　　用于液體和氣體管路的開關控制，是兩位DO控制。一般用于小型管道的控制。

　　1.開關形式：電磁閥通過線圈驅動，只能開或關 ，開關時動作時間短。

　　2.工作性質：電磁閥一般流通系數很小，而且工作壓力差很小。比如一般25口徑的電磁閥流通系數比15口徑的電動球閥小很多。電磁閥的驅動是通過電磁線圈，比較容易被電壓沖擊損壞。相當于開關的作用，就是開和關2個作用。電磁閥一般斷電可以復位，電動閥要這樣的功能需要加復位裝置。

　　3.適用工藝：電磁閥適合一些特殊地工藝要求，比如泄漏、流體介質特殊等，價格較貴。
