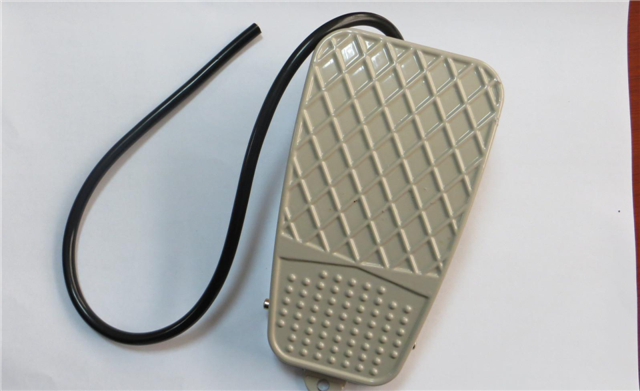

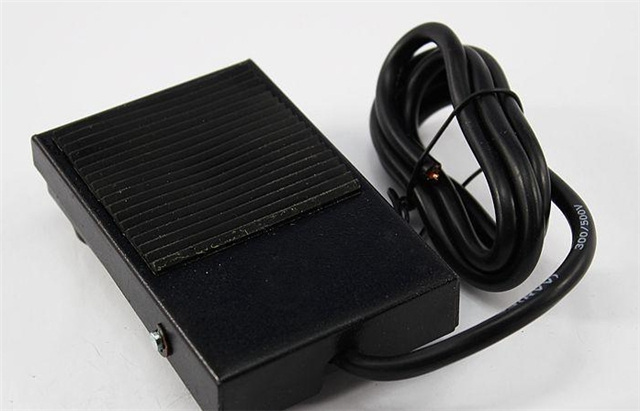

腳踏開關是一種能用腳代替雙手的踩踏開關，通過腳踩能夠?qū)嵲谇袛嚯娐罚蚴强刂齐娏鞔笮〉哪康摹Ｄ敲茨_踏開關型號有哪些呢?腳踏開關怎么接線呢?
腳踏開關怎么接線
腳踏開關內結構是一組常開與常閉，在380V電路中，要控制三相電機，必須要用交流接觸器，腳踏開關中的常開二端串在交流接觸器線圈控制回路中。如控制是380V二相電器，如該電器額定電流小于腳踏開關觸點額定電流，腳踏開關可直接串入380V二相電器回路中，如該電器額定電流太于腳踏開關觸點額定電流，必須要用交流接觸器。但從安全用電角度講，交流接觸器線圈額定電壓要用36V以下，控制回路中增加一只控制變壓器。
腳踏開關有三根線，一根控制線是常開，一根控制線是常閉，另一根是常開與常閉的公用線，我們只用一根控制線是常開，另一根是常開與常閉的公用線。用萬用表測通斷擋，二根表棒連任意二根，按下腳踏開關為通，放開為不通的這二根即是。
必須要用交流接觸器，腳踏開關中的常開二端串在交流接觸器線圈控制回路中。
腳踏開關型號
HERGA
MDB-L11BS
MD-65
MD-18S
MDFS-8
FS-Q1
MD-8016
FS-3
MD-8017
MD-8014
MDFS-7
TFS-2
MDFS-1/2
FS-Q2
EKW-5B
LT2
MD-78
EKW-5A
VFS-201
LTH-6/2
TFS-201
LT4-2F
MD-68HTS
FS-2
TFS-1
TFS-101,TFS-102,TFS-105
TFS-302
FX-3901C
