潔具安裝也是裝修過程中很重要的一部分，在安裝之前施工人員要詳細了解潔具安裝工程施工工藝。今天，小編就為大家分享史上最詳細的潔具安裝工程施工工藝，一起來看下吧！
潔具安裝工程施工工藝
一、室內給排水
鍍鋅鋼管應采用螺絲連接，被破壞的鍍鋅層表面及管螺紋露出部分，應做防腐處理。
銅管接縫處進行氧焊焊接，宜有2‰～5‰的坡度坡向泄水 給水橫管宜有2‰～5‰的坡度坡向泄水裝置;給水立管和裝有3個或3個以上配水點的支管始端，均應安可拆裝的連接件。
管道上的閥門：管徑小于或等于50mm，宜采用截止閥;管徑大于50mm，宜采用閘閥。
飲用水管道在使用前應用每升水中含20～30毫克的游離氯的水灌滿管道進行消毒，含氯水在管中應留置24h以上。
排水管的橫管與橫管、橫管與立管的連接，應采用45°角四通和90°角斜三通或90°角斜四通。立管與排出管端部的連接，宜采用兩個45°角彎頭或彎曲半徑不小于4倍管徑的90°角彎頭。
埋設在地下或地板下的排水管道的檢查口，應設在檢查井內。井底表在標高應與檢查口的法蘭相平，井底表面應有5%坡度，坡向檢查口的法蘭。
排水管道上的吊鉤或卡箍應固定在承重結構上。固定件間距：橫管不得大于2m，立管不得大于3m。層高小于4m，立管可安1個固定件。立管底部的彎管處應設支墩。
通氣管不得與風道或煙道連接。高出屋面不得小于300mm。 通向室外的排水管，穿過墻壁或基礎必須下返時，應用 45°三通和45°彎頭連接，并應在垂直管段頂部設清掃口。由室內通向室外檢查井的排水管，井內引入管宜高于排出管或兩管頂相平，并有不小于90°的水流轉角，如跌落差大于300mm可不受角度限制。
暗裝或埋地的排水管道，在隱蔽前必須做灌水試驗，其灌水高度應不低于底層地面高度。

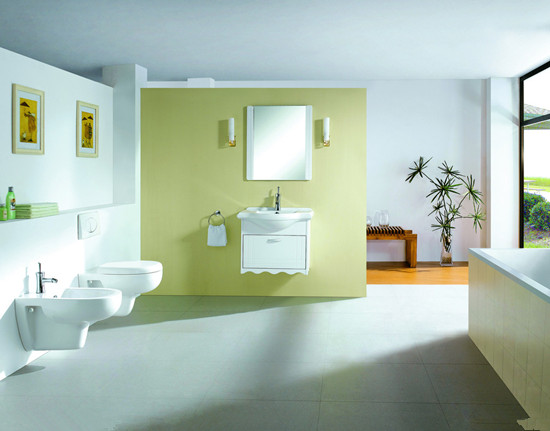

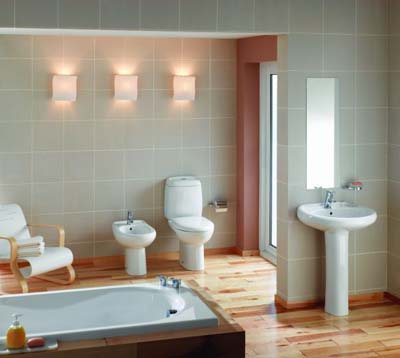

二、衛生潔具安裝
安裝衛生潔具時，不能由于施工而使建筑物的結構強度受到影響，也不應由于衛生設備的使用而使建筑質量下降。
若某些管道必須穿過建筑物的柱、梁、抗震壁等重要構件時，應在土建設計和施工階段預留穿孔位置。裝飾施工時不可隨意敲鑿結構構件。
在鏨鑿操作時，禁止使用大錘敲擊，以免引起整個結構的振動而造成鋼筋和混凝土分離。

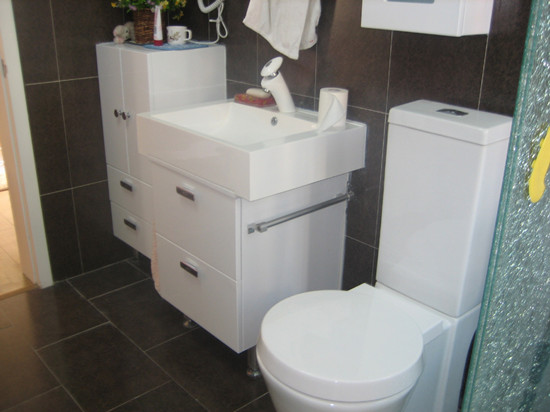

三、洗臉盆安裝
有沿洗臉盆的沿口應置于臺面上，無沿洗臉盆的沿口應緊靠臺面底。臺面高度一般均為800mm。
洗臉盆由型鋼制作的臺面構件支托，安裝洗臉盆前檢測臺面構架的洗臉盆支托梁高度，安裝洗臉盆時盆底可加橡膠墊片找平，無沿盆應有限位固定。
有沿洗臉盆與臺面接合處，用密封膏抹縫，沿口四周不得滲漏。 四、洗臉盆給水附件安裝 (1)、上配式水龍頭安裝
長脖水龍頭直接擰于給水管內螺紋管件上，普通水龍頭可用外螺紋短管和管箍連接。
單冷水的水龍頭位于盆中心線墻面，高出盆沿200mm(距地面1000mm)。
冷、熱水龍頭中心距150mm。明管安裝時，熱水龍頭高于冷水龍頭100mm(距地面1100mm)。
暗管安裝時，冷、熱水龍頭平齊，冷水給水橫管高為925mm，熱水給水橫管高為1075mm。
安裝上配式水龍頭的洗臉盆，水龍頭孔應用磁悶蓋堵上。 (2)、下配式給水角闊的安裝
角閥安裝高度450mm，冷水橫管高350mm，熱水橫管高525mm對角間安裝必須垂直墻面，角閥位置與洗臉盆上水龍頭孔位置在一垂直線上。
墻面預留的給水管口位置稍有偏差時，角閥與水龍頭間的連接銅管可彎成乙字彎相接，但角閥與墻面管口必須對正。
角閥與墻面管口間的連接管，用鍍鋅焊接鋼管連接的，連接管兩端外螺紋，一端安裝角閥，另一端擰入墻內內螺紋管件。
用鍍鉻銅管連接的，鍍鉻銅管一端已與角閥焊成一體，另一端給水管口平墻面處為內螺紋管箍或內外螺紋接頭,銅管上套麻絲箍(或膠圈)和填料壓蓋，鍍鉻銅管插入管接頭后，推入麻絲箍，拌上壓蓋，使管隙密封無滲漏。
角閥與水龍頭采用金屬軟管連接，在鎖緊螺母內填入膠圈，擰緊鎖緊螺母，使接頭無滲漏。
暗管連接的墻面接管根部，用裝飾罩罩住，裝飾罩應緊貼墻面。
(3)、下配式明配管安裝
冷水橫支管安裝高度為250mm，熱水橫支管高度為350mm,對與洗臉盆水龍頭連接的支管上，高450mm處安裝截止閥。
明配管要求橫管水平度好，與水龍頭連接的支立管要求垂直度好。
(4)、洗臉盆排水附件安裝 洗臉盆排水栓下安裝存水彎的。
“P”型存水彎出水口高度為400mm，與墻體暗設排水管連接。 “S”型存水彎出水口與地面預留排水管口連接，預留的排水管口中心距墻70mm。
墻、地面預留的排水管口，為DN32外螺紋管口時，高出墻、地面20mm存水彎出水管插入排水管口后(插入深度約40rum)，用帶膠圈的壓蓋螺母擰緊在排水管上，外用裝飾罩罩住墻、地面。
洗臉盆排水栓下不安裝存水彎的洗臉盆，排水管安裝。 ①排水橫管高為450mm，管徑不小于DN50，并應有排水管最小坡度。
②排水橫管始端應安裝三通和絲堵。
③存水彎出水口與墻、地面管口連接根部不用裝飾罩。 ④普通洗臉盆存水彎與明裝排水管連接時，存水彎出水管可直接插入排水管內40～60mm，用麻絲箍或膠圈填嵌管隙，用油灰密封。
(5)、坐式大便器安裝
①坐便器的固定
坐便器排水預留管口位置偏差時，坐便器應以預留排水管口定位。坐便器中心線應垂直墻面。坐便器找正找平后，劃好螺孔位置，按說明書規定固定。
坐便器排污口與排水管口的連接里“S”坐便器為地面暗接口，地面預留的排水管口DN100應高出地面10mm(允許偏差-5mm)。排水管口距背墻尺寸，根據不同型號的坐便器定。
對外“S”坐便器為地面明接口，地面預留的排水管口DN100應高出地面 10mm(允許偏差上±5mm)。在排水管口上套一橡膠密封圇，外套一個DN120、長60mm的塑料防護套管，坐便器排污口對正排水管口，插入橡膠密封圈，然后在塑料防護套管和橡膠密封圈的間隙填嵌力密封膏。
外“P”坐便器為地上明接口，排水管口應為DN100的承口。坐便器排污口插入排水管承口內，用油麻繩捻口后，用密封膏填塞抹平。排水管口的高度和出墻距離，按不同型號的外“P”坐便器排污口實際尺寸施工。
連體式坐便器的排污口帶有連接法蘭，預留的排水管口應低于地面 20mm(允許偏差上±5mm)，將連接法蘭對正排水管口找平后，在地面上劃好法蘭的螺栓孔位置，栽好木針或塑料脹管，然后在排水管口窩一圈油灰，將連接法蘭窩埋在油發圈上找平，用沉頭木螺釘 Φ5×40固定連接法蘭于地面。連體式坐便器穩固于連接法蘭上，排污口接合處用橡膠墊和兩個M10螺栓將坐便器固定于連接法蘭上。
②坐便器的水箱安裝
掛墻低水箱應以坐便器中心線定位，瓷水箱用Φ6×75木螺釘固定于墻面時，應用20mm×20mm×30mm的墊片。
座水箱安裝，水箱座于坐便器上，找正沖水口和連接螺孔。水箱靠墻間隙應均勻，不大于20mm。水箱與坐便器間的橡膠墊片應平整，擰緊沖水柱后，盛水試驗水箱與坐便器之間的滲漏，若發現滲漏，應用油灰將橡膠勢片接觸的磁面抹平干燥后重行緊固。沖水栓口緊固后，再將沖水口兩側的兩個連接螺栓上好。水箱固定后才可安裝箱內附件。
③給水附件安裝
水箱浮球閥安裝時，調控水位高度應略低于澆水管口，升降活動應無阻礙。
溢水管垂直安裝，不得傾斜。
泄水閥瓣位置正確，啟閉靈活，手把和杠桿使用輕便而無松動現象。
泄水閥瓣的牽拉繩長度合適。
箱內附件與箱壁、箱底的連接處，應嚴密無滲漏。
掛墻低水箱與坐便器間的沖水管連接，應精確測量水平和高度尺寸，量截好沖水管。擰緊沖水管兩端壓蓋螺母時，沖水管應垂直端正，連接處無滲漏。
④水箱給水角閥的安裝
預留給水管口應根據水箱的不同型號定位，應在水箱進水口的垂線位置。
角閥應垂直墻面。
若預留給水管口有偏差，角閥與水箱間可用乙字彎連接。 角閥與墻體內給水管口的連接有鍍鋅焊接鋼管和鍍鉻銅管兩種。角閥位置尺寸：角閥在箱底進水的，有高250mm距水箱中心偏左130、156、165mm三種。
助連體式坐便器角閥有高100mm距水箱中心偏左165mm、180mm兩種。
⑤自動式沖洗閥安裝
給水管明裝的，采用直式閥，下帶防污器，垂直安裝，給水管口應在1000mm高度向下接沖洗閥連防污器，防污器底高685mm，下接沖洗管。
給水管暗裝的，應采用角式沖洗閥，給水管口出墻面高為776mm，沖洗閥下連防污器接沖洗管，沖洗管安裝應垂直端正，無滲漏。
(6)、掛斗式小便器安裝
兩側有帶孔的耳朵板，采用膨脹精螺栓固定于墻面。
多個掛斗式小便器成組安裝時，高度和間距應一致。
掛斗式小便器用“S”形存水彎，排水口在小便器中心垂線上，排水管口為DN32外螺紋管口，高于地面20mm，管中心距墻面35mm。
若存水彎選用陶瓷瓶式;地面預留管口應為鑄鐵承插排水管承口，管口中心距墻70mm，管口平面低于地面。
掛斗式小便器存水彎安裝
選用鍍鉻銅件時，存水彎出水管插入地面管后，用帶膠圈墊的壓蓋螺母緊口，外加裝飾罩。
存水彎選用塑料件時，存水彎與地面管口的連接，可用帶膠圈墊的塑料格令緊口。或在插入管的管隙用麻絲箍和油灰填嵌封口。
存水彎選用陶瓷瓶式的，存水彎出水管插入地面承口后用油麻繩捻口，油灰抹口。
存水彎與小便器排水口的連接，喇叭口與排水口間隙應用油灰膏填充。
(7)、地漏安裝
在該室地面最低處，箅子頂面低于地面5mm。
為正確控制高程，應在室內地面面磚施工時配合安裝地漏。 地漏安裝后進行封堵，防止建筑垃圾進入排水管。地漏箅子應拆下保管，待交工驗收時裝上，防止丟失。
以上就是小編為大家介紹的潔具安裝工程施工工藝，希望能夠幫助到您，為您提供有價值的參考信息！
