在水電施工之前，需要制作一份裝修水電施工圖，施工的時候根據裝修水電施工圖來，大家對于裝修水電施工圖有多少了解呢?那么今天小編來跟大家說說裝修水電施工圖的詳細情況，大家一起去看看吧。
(一)確定點位

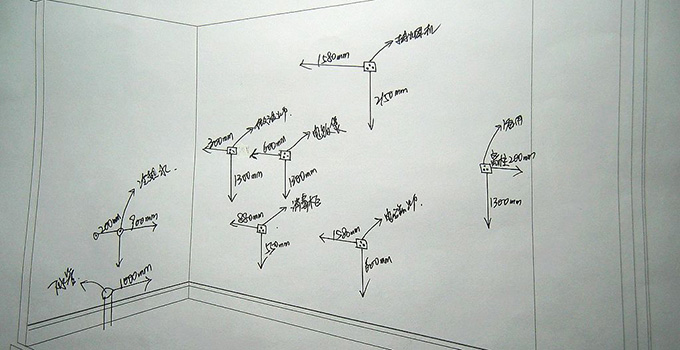

在制作裝修水電施工圖的第一步需要確定一些點的位置，如何了確定點的位置呢，可以根據家庭布線的設計圖紙，然后再結合一些墻上的點位示意圖，最好用醒目的標志，標記出各個點位的暗盒。然后就是確定暗盒的高度了，一般情況下暗盒的高度需要和電插座的位置保持一致，如果遇到多個暗盒在一起，應注意相互之間的距離最少需要保持10毫米，確定好各個出水口的位置，一并標記出來。
(二)開槽
裝修水電施工圖中的開槽指的是需要布線的線槽和布管的水槽，需要注意的是線槽和水槽的寬，可以根據使用材料的同來確定，開槽盡量保證做到以下原則：第一遵循路線最短的原則;第二遵循不能破壞原有強電的原則;第三遵循不能破壞防水的原則。開槽注意，要求橫平豎直，大小均勻，開槽的深度和寬度一般都需要比所使用的材料寬至少4mm。
(三)布線和水管

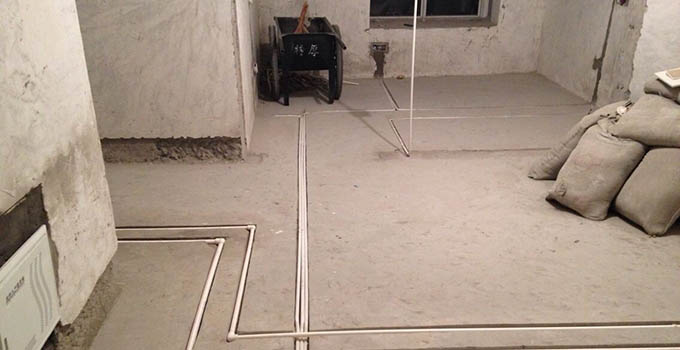

在裝修水電施工圖中，布線和布管的時候一定要注意，保證線路和管路的暢通，盡量少用彎頭，在布線后進行檢測，例如說網線、和電話線在布線的時候一定要做好測試，如果以后才發覺到不通暢，就只有拆除重來了，這樣做的損失還是很大的。水管也是一樣的道理，布線的時候在點位的出口應該留出較長的線，長了可以剪掉，掉了接上的久不可行。
總結：以上關于裝修水電施工圖的相關內容介紹，小編就說到這里了，大家看了之后是不是有了更深的了解呢?希望這篇文章能夠幫助到大家。
