1、旋轉對稱形。

　　燈具采用旋轉對稱反射器，并將具有旋轉對稱光分布的光源的對稱軸沿反射器軸線安裝。這類燈具的等光強曲線呈同心圓。這種形式的投光燈在單燈照明時,受照面上得到橢圓形光斑,照度不均勻;但多燈照明時,光斑相互疊加，可以產生令人滿意的照明效果。如體育場中就常用幾百只旋轉對稱形投光燈，安裝在體育場四周的高塔上，得到高照度、高均勻性的照明效果。

　　2、兩個對稱平面形。

　　這類投光燈的等光強曲線有兩個對稱平面。燈具大多采用對稱柱面反射器，并將直線狀光源沿柱面軸線安裝。

　　3、一個對稱平面形。

　　燈具的等光強曲線只有一個對稱平面。燈具采用由不對稱的柱面反射器或?qū)ΨQ柱面反射器加上限制光線的格片。最典型的就是銳截止塊回縮形配光。這類光強分布單燈就能獲得較為滿意的照度分布。

　　4、不對稱形。

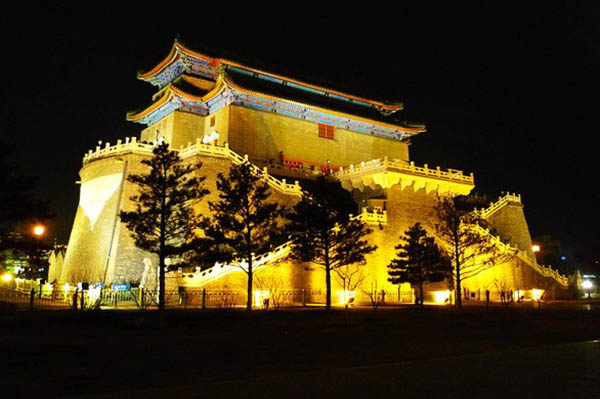

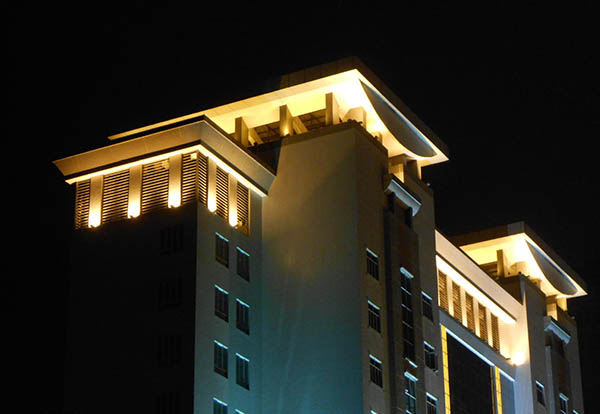

　　這類燈具的等光強曲線沒有對稱平面。主要是采用光強分布差異較大的不同種類光源的混光燈具和根據使用場所的特定照明要求而設計的特殊燈具。運用范圍：照明投光燈主要運用于單體建筑，歷史建筑群外墻照明，大樓內光外透照明，室內局部照明，綠化景觀照明，廣告牌照明，醫療文化等專門設施照明，酒吧，舞廳等娛樂場所氣氛照明。

　　投光燈既可以單個安裝使用,也可以多燈組合起來集中安裝在20m以上的桿子上,構成高桿照明裝置。這種裝置除了造型美觀、可集中維護保養、減少燈桿和占地面積等特點外，最大的優點是照明功能強。光從高處投射下來時,環境的空間亮度高，光覆蓋面大,給人一種類似白晝的感覺，因此有較高的照明質量和視覺效果。

　　為滿足室外使用時最起碼的安全性能要求，投光燈的外殼防護等級應為 IP×3(敞開式)。為了提高燈具的耐用性能，減少維護工作量，人們越來越重視發展一次性投資費用較高的密閉式投光燈，其外殼防護等級為IP55。

　　為了進一步提高燈具光輸出比，反射器趨向于采用有利于減少光源擋光的塊板面反射器和滿足特殊照明要求的多焦點反射器;反射面的表面處理趨向于采用新材料和新工藝，以獲得96%以上的反射比。

　　為了減輕燈具重量，減少金屬材料的耗用，燈具外殼將向耐高溫、高機械強度、抗老化的塑料外殼方向發展。

　　1、NTC9200防震投光燈根據現場環境和照明需要，在確定適當?shù)陌惭b位置和方式后，按鎮流器到220V電源接點的長度，備好φ12-14mm三芯電纜線。

　　2、旋下鎮流器后蓋的固定螺釘，打開后蓋，然后旋松鎮流器電纜引入口的壓緊螺母，將電纜線一端穿過壓緊螺母引入到控制線路板輸入接線座處，把電纜線的L、N、接地線對應接線座連接固定，再旋緊電纜線壓緊螺母并把鎮流器的后蓋用螺釘緊固。

　　3、在選定的安裝位置上，用φ10mm的膨脹螺栓將燈具和鎮流器進行安裝固定。鎮流器既可安裝在燈具旁邊，也可在更換燈具和鎮流器之間的連接電纜線長度后，將鎮流器安裝在距燈具30米范圍內。

　　4、更換燈泡時，首先松開燈頭中部的三顆蝶形螺母，然后用力向上扳動燈頭尾部打開燈頭，旋下壞燈泡換上新燈泡，最后再按相反的順序?qū)纛^還原。

　　警告：拆裝、維修燈具及更換燈泡時，必須先切斷電源。

　　使用注意事項：

　　1、 NTC9200防震投光燈保持燈具和鎮流器外殼清潔，使燈具具有良好的散熱性能。

　　2、 非專業人員不得隨意拆卸燈具和鎮流器。

　　3、 燈具必須有可靠接地。

　　4、工作時，電源電壓需保持在220V±10%以內，以確保鎮流器的使用壽命。
