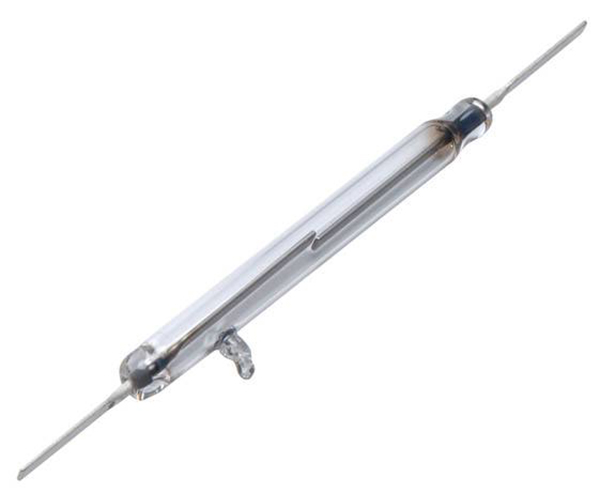

磁簧開關的工作原理非常簡單，兩片端點處重疊的可磁化的簧片(通常由鐵和鎳這兩種金屬所組成的)密封于一玻璃管中，兩簧片呈交迭狀且間隔有一小段空隙(僅約幾個微米)，這兩片簧片上的觸點上鍍有層很硬的金屬，通常都是銠和釕，這層硬金屬大大提升了切換次數及產品壽命。玻璃管中裝填有高純度的惰性氣體(如氮?dú)?，部份干簧開關為了提升其高壓性能，更會把內部做成真空狀態。

　　簧片的作用相當與一個磁通導體。在尚未操作時，兩片簧片并未接觸;在通過永久磁鐵或電磁線圈產生的磁場時，外加的磁場使兩片簧片端點位置附近產生不同的極性, 當磁力超過簧片本身的彈力時，這兩片簧片會吸合導通電路;當磁場減弱或消失后,干簧片由于本身的彈性而釋放，觸面就會分開從而打開電路。

　　相關文章推薦：

　　★震動開關工作原理 震動開關種類　　★生活小常識:接近開關原理及接線圖

　　優點

　　1、觸點與惰性氣體一起密封在玻璃管內，不會受到外部氣氛的影響。

　　2、動作回答速度迅速。

　　3、動作系統和電路都位于相同的軸上，適宜使用于高頻率傳輸?shù)膽?yīng)用產品。

　　4、小型，重量輕。

　　5、觸點具有優越的耐蝕性和耐磨損性，使用壽命長，可獲得穩定的開關動作。

　　6、與永久磁鐵組合，就能經濟簡易地構成非接觸式開關。

　　缺點

　　1、磁簧開關觸點和簧片是相當小而精致的，不適合處理大的電壓或電流導致的簧片引發切換。 磁簧開關提供開關典型的電壓和電流額定值。 僅在操作的繼電器線圈與磁簧開關的繼電器電路切換高電流才是必要的。

　　2、故障排查工序多。故障干簧管需要用專用儀器(如AT值測試器、絕緣耐壓測試器、內阻測試器等)檢測。

　　3、不適合誤差范圍小的產品設計中：AT值范圍大，從成本角度考慮不能保證批量產品的AT值都相同，并且配套磁石也不盡相同。

　　4、磁簧開關加工損耗大。磁簧開關采玻璃封裝，在運送和加工過程中容易受損，影響產品及壽命。

　　相關文章推薦：

　　★松下開關插座好嗎 松下開關插座優缺點

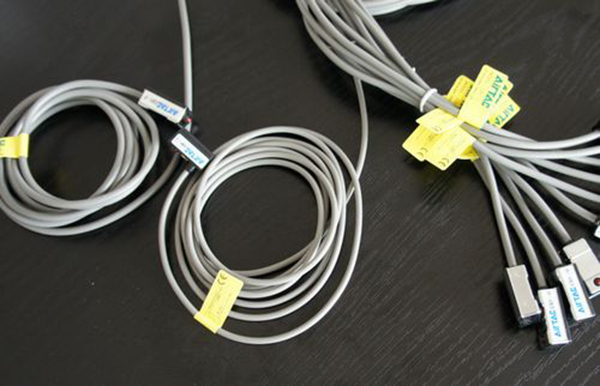

　　簡單介紹了一下磁性開關后，小編來說一下磁性開關的接法。從顏色來說的話，棕色和藍色的一般都是電源線，前者接電源正極，后者接電源負極。黑色和白色一般是輸出線，前者輸出為常開，后者輸出為常閉。還有一種就是兩線NPN型和三線PNP型的磁性開關，它們都是黑色一端接負載，前者的另一端接電源正極，后者的另一端接電源負極。

　　關于最后兩種類型的磁性開關。兩線制的磁性開關接線比較簡單，而三線制的磁性開關，紅色棕色的要接電源的正面，黑色要接負載，藍色則接入電源OV端。但是在選用兩線制磁性開關時要多注意一下，因?yàn)樵趯?dǎo)通的時候它本身就會有一定的壓降，可在截止的時候可能還會有電流剩余。相比起來，三線制的磁性開關雖然看起來麻煩一些，但是更加安全，至少不會出現截止的時候有電流剩余這種情況，所以在選用開關時也要結合具體情況慎重分析。希望小編的介紹能夠讓大家對于磁性開關有個較為清晰的認識。
