　　雙絞線分類

　　雙絞線的英文名字叫Twist-Pair。是綜合布線工程中最常用的一種傳輸介質。

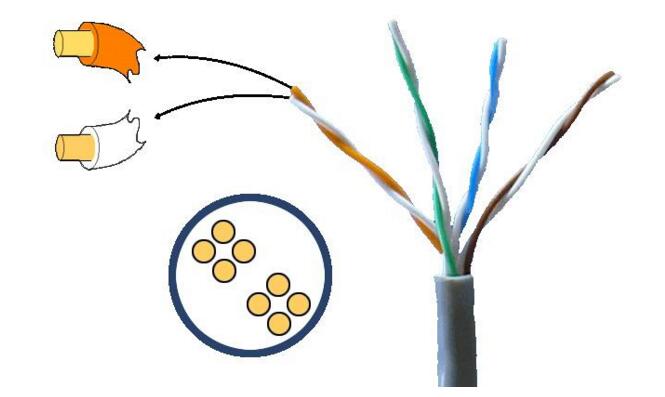

　　雙絞線采用了一對互相絕緣的金屬導線互相絞合的方式來抵御一部分外界電磁波干擾。把兩根絕緣的銅導線按一定密度互相絞在一起，可以降低信號干擾的程度，每一根導線在傳輸中輻射的電波會被另一根線上發出的電波抵消。“雙絞線”的名字也是由此而來。雙絞線一般由兩根22-26號絕緣銅導線相互纏繞而成，實際使用時，雙絞線是由多對雙絞線一起包在一個絕緣電纜套管里的。典型的雙絞線有四對的，也有更多對雙絞線放在一個電纜套管里的。這些我們稱之為雙絞線電纜。在雙絞線電纜(也稱雙扭線電纜)內，不同線對具有不同的扭絞長度，一般地說，扭絞長度在38.1cm至14cm內，按逆時針?lè)较蚺そg。相臨線對的扭絞長度在12.7cm以上，一般扭線的越密其抗干擾能力就越強，與其他傳輸介質相比，雙絞線在傳輸距離，信道寬度和數據傳輸速度等方面均受到一定限制，但價格較為低廉。

　　雙絞線常見的有3類線，5類線和超5類線，以及最新的6類線，前者線徑細而后者線徑粗，型號如下：

　　1)一類線：主要用于傳輸語音(一類標準主要用于八十年代初之前的電話線纜)，不同于數據傳輸。

　　2)二類線：傳輸頻率為1MHZ，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌網。

　　3)三類線：指目前在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸主要用于10BASE--T。

　　4)四類線：該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps的數據傳輸主要用于基于令牌的局域網和 10BASE-T/100BASE-T。

　　5)五類線：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用于語音傳輸和最高傳輸速率為10Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。

　　6)超五類線：超5類具有衰減小，串?dāng)_少，并且具有更高的衰減與串?dāng)_的比值(ACR)和信噪比(Structural Return Loss)、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網(1000Mbps)。

　　7)六類線：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串?dāng)_比(PS-ACR)應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用。六類與超五類的一個重要的不同點在于：改善了在串?dāng)_以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型，布線標準采用星形的拓?fù)浣Y(jié)構，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m。

　　目前，雙絞線可分為非屏蔽雙絞線(UTP=UNSHILDED TWISTED PAIR)和屏蔽雙絞線(STP=SHIELDED TWISTED PAIR)。屏蔽雙絞線電纜的外層由鋁鉑包裹，以減小輻射，但并不能完全消除輻射，屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。非屏蔽雙絞線電纜具有以下優點：

　　(1)無屏蔽外套，直徑小，節省所占用的空間;

　　(2)重量輕，易彎曲，易安裝;

　　(3)將串?dāng)_減至最小或加以消除;

　　(4)具有阻燃性;

　　(5)具有獨立性和靈活性，適用于結構化綜合布線。

　　在這兩大類中又分100歐姆電纜，雙體電纜，大對數電纜，150歐姆屏蔽電纜等。
